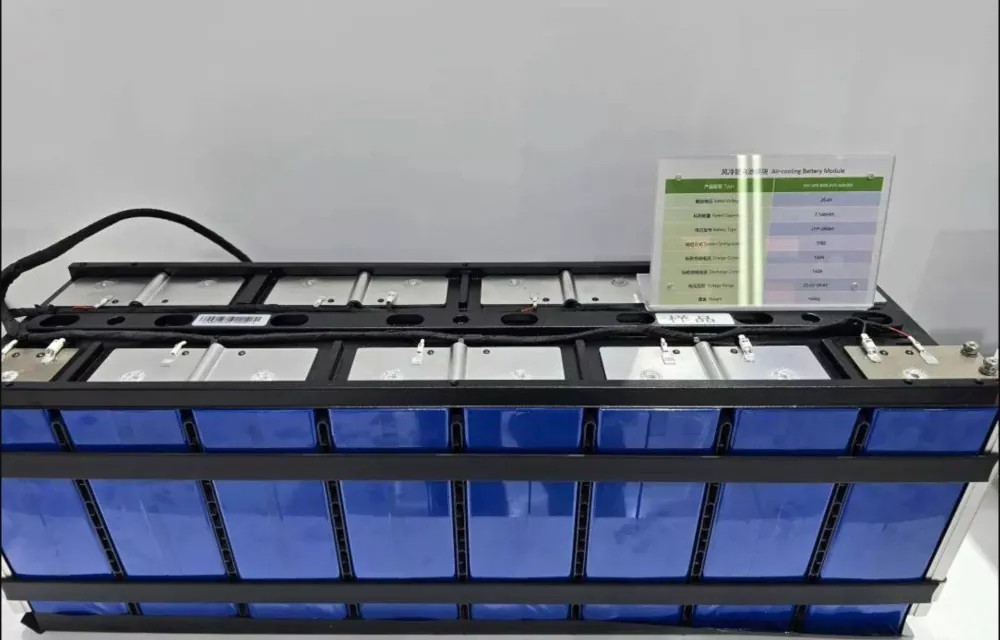

Kabelis CCS energijos kaupimo baterijų paketams

Energijos kaupimo baterijų blokų kabelis CCS yra akumuliatoriaus prijungimo ir valdymo komponentas, sujungiantis tradicinius laidus (laidus, gnybtus, jungtis) su šynomis, plastikinėmis konstrukcijos dalimis, temperatūros jutikliais ir kitais elementais į vieną įrenginį. Skirtingai nei CCS, pagrįsta lanksčia spausdinta grandine (FPC), ji išlaiko klasikinę kabelių pynimo struktūrą ir sistemingai atnaujina anksčiau išsklaidytus ir netvarkingus jutiklius, naudodama modulinį ir integruotą dizainą. Kaip baterijų valdymo sistemos (BMS) „struktūrizuotas neuroninis tinklas“, jis yra atsakingas už patikimą įtampos ir temperatūros signalų rinkimą iš kiekvienos atskiros ląstelės ir yra svarbus elementų saugos stebėjimo, būsenos įvertinimo ir veikimo optimizavimo stacionariose energijos kaupimo sistemose modulis.

Pagrindinė struktūra ir savybės

1. Modulinis integruotas dizainas:

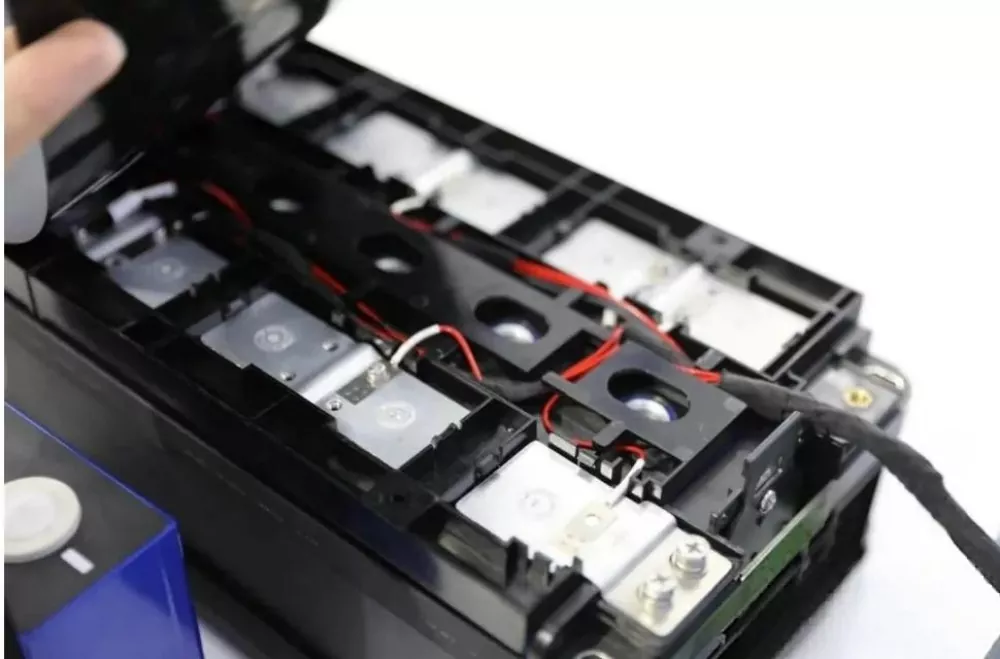

Išsklaidyti nepriklausomi įtampos mėginių ėmimo kabeliai ir temperatūros jutiklių laidai per jungtis ir gnybtus integruoti į tvarkingus laidų mazgus. Jie yra iš anksto sumontuoti su varinėmis/aliuminio šynomis (kuriose yra elementų serijos / lygiagrečios jungtys) ir izoliuojančiais plastikiniais laikikliais (izoliacinėmis plokštėmis), kad sudarytų visą modulį. Šis dizainas iš esmės pakeičia tradicinį surinkimo režimą „pirma pakloti išsklaidytus laidus, tada pritvirtinti gnybtus“, sukuriant standartizuotus funkcinius mazgus, pritaikytus didelio masto energijos kaupimo įrenginiams.

2. Stabili ir patikima ryšio architektūra:

Sujungimams tarp šynų ir elementų gnybtų paprastai naudojami didelio patikimumo procesai, tokie kaip suvirinimas lazeriu.

Elektros jungtys tarp kabelių pynimo ir šynų jutimo taškų pasiekiamos užspaudžiant, suvirinant arba integruojant į jungtis, užtikrinant tvirtą struktūrą ir išvengiant atskiro laido atsipalaidavimo pavojaus.

3. Pritaikymas automatizavimui:

Nors tradiciniai išbarstyti kabeliai priklauso nuo rankinio surinkimo, kai jie yra integruoti į CCS modulį, jo taisyklinga forma ir apibrėžtos sąsajos leidžia prisitaikyti prie aukštesnio laipsnio automatizuotų surinkimo procesų, tokių kaip robotų padėties nustatymas ir montavimas – tai itin svarbu gaminant didelės apimties energijos kaupimą.

4. Techninių būdų lankstumas:

Kabelinė CCS yra svarbi CCS technologijų plėtros šaka. Atsižvelgiant į projektavimo reikalavimus, jis taip pat gali būti derinamas su kitais techniniais būdais, pvz., FPC arba PCBA (spausdintinės plokštės mazgas), kad būtų sukurti hibridiniai integruoti sprendimai, tokie kaip "Kabelis + izoliacinė plokštė" arba "FPC + vakuuminis formavimas / kabelis", atitinkantys įvairius sąnaudų, našumo ir erdvinius reikalavimus, taikomus įvairioms energijos kaupimo programoms.

Privalumai

1. Didelis gamybos ir surinkimo efektyvumas. Dešimčių ar šimtų išsklaidytų surinkimo taškų integravimas į kelių modulinių komponentų montavimą žymiai supaprastina didelių energijos kaupimo baterijų blokų gamybos procesą.

2. Sujungimo patikimumas ir pastovi kokybė: branduolio suvirinimas ir jungtys modulyje atliekami prieš galutinį surinkimą, todėl sumažėja sudėtingų operacijų skaičius akumuliatoriaus viduje ir sumažėja bendras paketo perdirbimo greitis, atsirandantis dėl prasto suvirinimo arba surinkimo vietoje. Standartizuota gamyba užtikrina produktų nuoseklumą didelės apimties diegimo metu.

3. Tvarkingas struktūros ir erdvės optimizavimas: Integruotas dizainas sprendžia tokias problemas kaip netvarkingas tradicinių diržų išdėstymas ir galimi kitų komponentų trukdžiai / susidėvėjimas. Kabeliai yra tvarkingai pritvirtinti plastikiniuose skliausteliuose, paaiškinant išdėstymą ir pagerinant vidinės pakuotės erdvės panaudojimą bei priežiūros patogumą – tai labai svarbu didelės apimties energijos kaupimo sistemoms, kurioms reikia periodinės priežiūros.

4. Sąnaudos ir tiekimo grandinės branda: remiantis nusistovėjusiais automobilių ir pramonės laidų sistemos procesais, tiekimo grandinė yra subrendusi, o žaliavų sąnaudos yra gana skaidrios. Energijos saugojimo projektams, kuriuose pirmenybė teikiama bankams ir patikrintoms technologijoms, tai yra tvirtas ir mažai rizikingas pasirinkimas, palyginti su naujesniais FPC pagrįstais metodais.

5. Patobulinta apsauga ir sauga: Modulinės plastikinės konstrukcinės dalys užtikrina vieningą izoliacijos apsaugą ir mechaninį kabelių bei sujungimo taškų fiksavimą, pagerina atsparumą vibracijai ir smūgiams bei padeda laikytis griežtų saugos reikalavimų, tokių kaip antipirenas (UL94 V-0) ir aukštos įtampos izoliacija.

Programos

Šis gaminys yra patikrintas ir patikimas atnaujinimo kelias nuo tradicinių išsklaidytų laidų iki integruotų sprendimų energijos kaupimo baterijų blokuose, visų pirma taikomas:

1. Komunalinio masto energijos kaupimo sistemos: skirtos dideliems akumuliatoriams, kuriems reikalingos tvirtos, tinkamos naudoti jungtys ir įrodytas ilgalaikis patikimumas.

2. Komercinis ir pramoninis (C&I) energijos saugojimas: kur ekonomiškumas ir lengva priežiūra teikiama pirmenybė kartu su patikimu veikimu.

3. Energijos kaupimo spintos gyvenamosioms patalpoms: taikymas, kuriam naudingas supaprastintas montavimas ir jungtys, kurias galima naudoti vietoje.

Mūsų misija

Mes puikiai suprantame energijos kaupimo pramonės efektyvumo, patikimumo ir sąnaudų pusiausvyros iššūkius. Mūsų kabelių CCS sprendimas, sukurtas pagal brandžią pramoninių laidų technologiją ir patobulintas moduline integracija, siūlo tvirtą ir patikrintą gaminio kelią energijos kaupimo programoms. Mes ne tik tiekiame aukštos kokybės modulius, atitinkančius atitinkamus pramonės standartus, bet ir turime išsamias aptarnavimo galimybes, apimančias konstrukcijų projektavimą, kabelių inžinerijos inžineriją, automatizuotą surinkimo integravimą ir išsamų testavimą bei patvirtinimą. Esame įsipareigoję padėti klientams sudėtingus, daug darbo reikalaujančius kabelių surinkimo procesus paversti supaprastintais, patikimais moduliniais įrenginiais – tai žymiai padidina gamybos efektyvumą ir ilgalaikį sistemos patikimumą. Turėdami didelę patirtį automobilių ir stacionarių energijos kaupimo programų srityje, esame jūsų patikimas partneris baterijų paketų projektavimo ir gamybos srityje, nesvarbu, ar tai būtų bandomieji projektai, ar gigavatų masto diegimas.

DUK

1. Kokie yra Chengshi Cable CCS sprendimų privalumai?

„Chengshi Cable CCS“ siūlo lanksčią modulinę konstrukciją, didelį laidumą, patikimą izoliaciją ir ekonomišką gamybą, užtikrinančią stabilų veikimą ir lengvą montavimą ESS programoms.

2. Ar galite pateikti pritaikytus kabelinės CCS sprendimus?

Taip, kaip Kinijos gamintojas ir tiekėjas, Chengshi teikia visiškai pritaikytus kabelių CCS dizainus, pagrįstus įtampa, srove, išdėstymu ir projekto reikalavimais.

3. Kokios medžiagos naudojamos jūsų kabelinėse CCS sistemose?

Naudojame kokybiškus varinius arba aliuminio laidininkus, tikslias izoliacines medžiagas, ilgaamžes dangas, užtikrinančias saugumą, laidumą ir ilgą tarnavimo laiką.

4. Kokios programos tinka kabelinei CCS?

Mūsų kabelinės CCS sprendimai yra plačiai naudojami energijos kaupimo sistemose (ESS), ličio baterijų blokuose, atsinaujinančios energijos saugojimuose ir pramoninėse elektros energijos sistemose.

5. Kaip užtikrinate produkto kokybę?

Chengshi laikosi griežtų kokybės kontrolės procesų, įskaitant elektros bandymus, izoliacijos patikrą ir patvarumo bandymus, kad atitiktų tarptautinius standartus.

6. Kokie yra jūsų gamybos pajėgumai ir pristatymo laikas?

Su brandžiais gamybos procesais ir keičiamomis gamybos linijomis užtikriname stabilų tiekimą ir greitą masinių užsakymų pristatymą.
