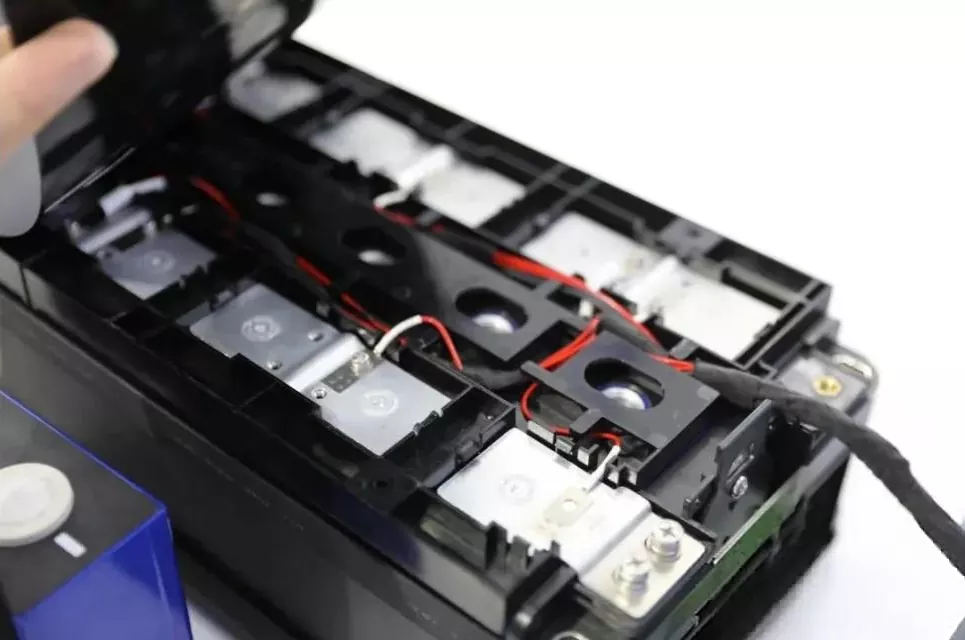

Maitinimo akumuliatoriaus kabelis-CCS

Honflex Electronics siūlo Power Battery Pack Cable-CCS, kuris yra akumuliatoriaus prijungimo ir valdymo komponentas, sujungiantis tradicinius kabelius (laidus, gnybtus, jungtis) su šynomis, plastikinius konstrukcinius komponentus, temperatūros jutiklius ir kitus elementus į vieną įrenginį. Skirtingai nuo FPC (lanksčios spausdintinės grandinės) pagrįsto CCS, mes palaikome pritaikymą. Modulinės ir integruotos konstrukcijos dėka sistemingai atnaujinome anksčiau išsklaidytus ir netvarkingus jutiklius. Tai pagrindinis pagrindinis modulis, skirtas akumuliatoriaus saugos stebėjimui, būsenos įvertinimui ir veikimo optimizavimui.

Kadangi šerdies suvirinimas ir sujungimas modulyje buvo baigtas prieš galutinį surinkimą, į kelis modulinius komponentus integruojant dešimtis ar net šimtus išsklaidytų surinkimo taškų, gamybos procesas buvo supaprastintas, o perdirbimo greitis dėl suvirinimo vietoje ar prasto surinkimo sumažėjo.

Integruotas maitinimo elementų paketo kabelio-CCS konstrukcijos dizainas efektyviai išsprendžia netvarkingų tradicinių laidų ir trikdžių bei kitų vamzdynų susidėvėjimo problemas. Tvarkingai pritvirtinus laidus plastikiniuose laikikliuose, pagerėja erdvės išnaudojimas ir palengvinami tolesni priežiūros darbai. Be to, remiantis brandžiu automobilių instaliacijos procesu, tiekimo grandinė yra brandi, o žaliavų sąnaudos yra skaidrios, todėl tai yra idealus pasirinkimas gamintojams, ieškantiems stabilaus atnaujinimo kelio, bet nenorintiems pereiti prie naujojo FPC proceso.

Moduliniai plastikiniai konstrukciniai komponentai užtikrina vieningą izoliacijos apsaugą ir mechaninį kabelių bei sujungimo taškų fiksavimą, pagerina sistemos atsparumą vibracijai ir smūgiams. Eksploatacijos saugumo užtikrinimas

Struktūra ir charakteristikos:

Modulinis integruotas dizainas sujungia išsklaidytas nepriklausomas įtampos atrankos linijas ir temperatūros jutiklių linijas per jungtis ir gnybtus į tvarkingą laidų rinkinį, iš esmės pakeičiant tradicinį surinkimo metodą „pirma nutiesti išsklaidytas linijas, tada prijungti gnybtus“ ir sukurti standartizuotus funkcinius mazgus.

2. Sujungimas tarp šynos ir akumuliatoriaus gnybtų dažniausiai pasiekiamas suvirinant lazeriu. Ši jungtis realizuojama užspaudžiant, suvirinant arba integruojant į jungtį, užtikrinant bendrą konstrukcijos stabilumą ir išvengiant vieno laido atsipalaidavimo.

3. Adaptyvusis automatikos atnaujinimas. Tradiciniai laisvi laidai yra surenkami rankiniu būdu, o maitinimo baterijos kabelis-CCS yra integruotas į modulį. Taisyklinga forma ir aiškios sąsajos leidžia prisitaikyti prie aukštesnio laipsnio automatizuotų surinkimo procesų.

4. Atsižvelgiant į kliento dizaino reikalavimus, jis gali būti derinamas su kitais FPC arba PCBA (spausdintinės plokštės mazgas), kad susidarytų hibridinis integracijos sprendimas. Yra schemos „laidų rinkinys + izoliacinė plokštė“ arba „FPC + vakuuminis formavimas / laidų rinkinys“, atitinkančios skirtingus kainos, našumo ir erdvės reikalavimus.

Parametrai

Taikymas

Projektams, kurie yra jautrūs sąnaudoms ir procesų perėjimui, ypač baterijų paketams su brandžiomis laidų tiekimo sistemomis, atliekant minimalius pakeitimus, galima pagerinti efektyvumą ir patikimumą. Vidutinio ir didelio dydžio akumuliatorių moduliams ir energijos kaupimo sistemoms, taip pat komercinėms transporto priemonėms ir energijos kaupimui, maitinimo baterijų paketo kabelis-CCS gali būti sudėtinio CCS sprendimo „laidų + FPC“ arba „laidų + PCBA“ tipo dalis, išnaudodamas savo unikalius pranašumus didelės srovės perdavimo arba tam tikrų tipų jungtyse.

Mūsų įsipareigojimas

Puikiai žinome, su kokiais iššūkiais susiduria elektros baterijų pramonė tarp efektyvumo, patikimumo ir kainos. Remiantis brandžia automobilių elektros prijungimo technologija, tai labai svarbu. Mūsų siūloma vertė slypi ne tik teikiant aukštos kokybės modulius, atitinkančius grupės standartus, tokius kaip „Naujos energijos baterijų prijungimo sistemos (CCS) komponento techniniai reikalavimai“, bet ir visapusiškų paslaugų, apimančių konstrukcinį projektavimą, laidų prijungimo procesą, automatizuotą surinkimo integravimą ir visapusišką testavimo patikrinimą, teikimas. Mes tampame jums patikimu partneriu baterijų bloko projektavimo ir gamybos atnaujinimo kelyje. Jei norite giliau įsigilinti į kabelinės CCS technines detales arba palyginti ją su kitais techniniais keliais, maloniai prašome bet kuriuo metu aptarti bendradarbiavimo klausimus. Galite susisiekti su viceprezidentu Til Dingu (tel. +86 18750290300, El. paštas:rding@hon-flex.com) arba verslo vadovas Rickas Wangas (tel.+86-15959382432, El. paštas:yhwang@hon-flex.com) arba apsilankykite svetainėjeNorėdami gauti daugiau informacijos.
