Sulankstomas ekrano vyrių srities adapteris Standžios lanksčios PCB

Sulankstomas ekrano vyrių srities adapteris Rigid-flex PCB yra labai svarbus sujungimo laikiklis, užtikrinantis aukštą integraciją, didelį patikimumą ir sulankstymą šiuolaikiniuose išmaniųjų telefonų ekrano moduliuose. Naudojant sudėtinę struktūrą, kurioje standžios sritys tvirtina komponentus, o lanksti sritis dinamiškai lenkiama, užtikrina grandinės stabilumą, signalo vientisumą ir mechaninį patvarumą ribotoje erdvėje. Tai pagrindinė technologinė priemonė plonesniems ir lengvesniems įrenginiams.

Pagrindinė struktūra ir savybės:

3D maršruto parinkimas: lanksčią dalį galima sulankstyti arba sulenkti kaip popierių, visiškai išnaudojant vertikalią telefono viduje esančią erdvę, kad būtų galima sulankstyti komponentus, pvz., tvarkyklės IC, į ekrano užpakalinę dalį, taip įgalinant itin siaurus rėmelius ar net viso ekrano dizainą be rėmelių. Tai palengvina itin plono išmaniojo telefono dizainą.

Ekrano moduliuose naudojama standi lanksti plokštė yra pagrindinis komponentas, jungiantis ekrano tvarkyklės IC prie pagrindinės plokštės. Jis sujungia lanksčių grandinių lankstumą su standžių plokščių stabilumu ir sudaro pagrindą pasiekti aukštą ekrano ir korpuso santykį bei ploną, lengvą dizainą.

Pagrindiniai našumo pranašumai:

1. Storio mažinimas: pašalina jungčių storį ir perteklinius standžiųjų plokščių dengiamuosius sluoksnius, todėl bendra struktūra yra plonesnė, palyginti su atskirais sprendimais.

2. Puikus signalo vientisumas: naudojami didelio tankio laidų metodai (pvz., diferencialinių porų maršrutizavimas) ir mažų dielektrinių nuostolių medžiagos, kad būtų stabiliai perduodami didelės spartos vaizdo duomenų srautai (palaikomi 4K/8K vaizdo įrašai), veiksmingai slopinamas signalo slopinimas ir elektromagnetiniai trukdžiai, užtikrinamas duomenų be nuostolių ir mažo vaizdo perdavimo dažnis.

3. Atsparumas trukdžiams: lyginant su ilgais lanksčiais kabeliais, standžios lanksčios plokštės sutrumpina signalo kelius ir gali veiksmingai izoliuoti elektromagnetinius trukdžius per vario liejimo arba ekranavimo plėveles.

4. Struktūrinis vientisumas: jungtys tarp standžių ir lanksčių sekcijų susidaro naudojant vidinį cheminį nusodinimą ir padengimą, o ne litavimo jungtis. Dėl to atsparumas lenkimui sankryžoje yra daug pranašesnis už tradicinius „FPC + jungtis“ arba „FPC, lituotos prie standžios plokštės“ sprendimus.

5. Didelis atsparumas smūgiams: Integruota konstrukcija sumažina litavimo jungties gedimo riziką, užtikrina stabilų signalo perdavimą net kritimo ar vibracijos metu.

6. Palaiko dinaminį lenkimą: sulankstomų telefonų atveju jis gali atlaikyti daugiau nei 400 000 pasikartojančių lenkimų, išlaikant elektrinį veikimą.

Pagrindiniai techniniai parametrai:

1. Struktūriniai parametrai:

Sluoksnių skaičius ir struktūra: Paprastai 4–6 sluoksniai, naudojant „standžią lanksčią“ konstrukciją.

Storis: lankstus plotas paprastai 0,1–0,2 mm, kad būtų itin plonas; standžios srities storis, suprojektuotas pagal komponentų montavimo ir maršruto reikalavimus.

Minimalus lenkimo spindulys: gali būti mažesnis nei 0,5 mm, tinka ankštoms lenkimo vietoms.

2. Elektros našumas:

Linijos plotis / erdvė: iki 40 μm - 50 μm, atitinka didelio tankio signalo perdavimo reikalavimus.

Impedanso valdymas: griežtas varžos valdymas (pvz., 100Ω ±10%) didelės spartos diferencialiniams signalams (pvz., MIPI DSI).

Perdavimo dažnių juostos plotis: palaiko greitą kelių Gbps duomenų perdavimą kanale, atitinkantį didelės raiškos ir didelio kadrų dažnio rodymo reikalavimus.

3. Medžiagos ir patikimumas:

Pagrindas: lanksčioje dalyje gali būti naudojamas poliimidas (PI) arba didesnio našumo skystųjų kristalų polimeras (LCP), o pastarasis pasižymi itin plonu, mažu nuostoliu ir atsparumu lenkimui.

Lenkimo ištvermė: dinaminio lenkimo tarnavimo laikas >400 000 ciklų.

Darbinė temperatūra: nuo -30°C iki +85°C, atitinkanti griežtus buitinės elektronikos naudojimo aplinkos reikalavimus.

Taikymo scenarijai

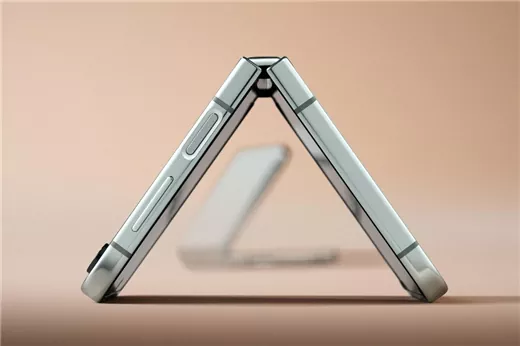

Sulankstomas ekrano vyrių srities adapteris Rigid-flex PCB yra pagrindinis šiuolaikinių išmaniųjų telefonų ekranų sistemų sujungimo ir palaikymo sprendimas, visų pirma skirtas aukščiausios klasės sulankstomiems telefonų ekranams. Dėl puikaus atsparumo pakartotiniam lenkimui jis yra idealus pasirinkimas norint prijungti sulankstomus ekranus, kertančius vyrių sritį.

Mūsų vertės pasiūlymas

Mes specializuojamės teikdami pramonėje pirmaujančius standžiųjų lanksčių plokščių sprendimus, skirtus ekranų sujungimui mobiliųjų telefonų sektoriuje. Mes siūlome ne tik standartizuotus aukšto patikimumo produktus, bet ir turime stiprias bendradarbiaujančio dizaino, modeliavimo optimizavimo ir individualaus kūrimo galimybes. Remdamiesi gilia patirtimi tikslaus grandinės apdorojimo, medžiagų mokslo, šiluminio modeliavimo ir signalo vientisumo analizės srityse, glaudžiai bendradarbiaujame su klientais, kad galėtume teikti viso proceso palaikymą – nuo ​​koncepcijos projektavimo iki masinės gamybos – pritaikytą konkretiems ID projektams, krovimo architektūroms ir ekrano našumo tikslams. Esame įsipareigoję panaudoti novatorišką inžineriją, kad padėtume klientams peržengti erdvės ir našumo ribas išmaniųjų telefonų ekranų sistemose, kurdami aiškesnę ir stabilesnę vaizdinę patirtį, todėl jūs tapsite patikimu pagrindinių komponentų partneriu.

Susisiekite su mumis

Norėdami gauti daugiau informacijos apie gaminį arba aptarti bendradarbiavimo galimybes, kreipkitės:

Ding Rui (Terry Ding), viceprezidentas

Tel:+86-18750290300

El. paštas:rding@hon-flex.com

Wang Yuhe (Rick Wang), verslo vadovas

Tel:+86-15959382432

El. paštas:yhwang@hon-flex.com

Svetainė:https://www.hongflex.com
